金屬屈服型阻尼器

 簡介

 金屬屈服型阻尼器簡稱MYD，主要由耗能芯板、翼緣、加勁肋和上下端板組成。當上下端板發生相對變形時，耗能芯板在端板的帶動下發生彈塑性變形產生阻尼力。建筑結構與金屬屈服型阻尼器端板牢固連接后，由地震導致的結構相對位移會引起上述的相對變形，從而使阻尼器產生阻尼力。進入到結構中的部分振動能量通過該阻尼力的作用轉移到阻尼器中并最終耗散掉。


金屬屈服型阻尼器示意圖

 產品特點

 1、疲勞性能好。耗能芯板采用具有高延性和高低周疲勞性能的特殊鋼材。

 2、耗能能力強。通過合理設計，大幅度提高金屬芯板的剪切耗能效率。

 3、外形構造簡潔，安裝簡單方便。

 4、一般適用于建筑結構的抗震設計。

 性能測試

 金屬屈服型阻尼器性能指標及檢測方法應滿足《建筑結構抗震規范》（GB50011-2010）中12.3和《建筑消能阻尼器》（JG/T209-2012）中6.3和7.3的規定。

 金屬屈服型阻尼器檢驗標準按照《建筑結構抗震規范》（GB50011-2010）中12.3和《建筑消能阻尼器》（JG/T209-2012）中第8條和第9條的規定。

軟鋼阻尼器測試圖

 分析模型

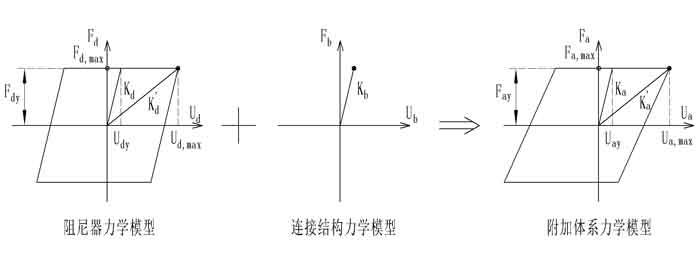

 將阻尼器應用于結構或者進行相關數值計算時，需要考慮連接件對阻尼器性能的影響。阻尼器與連接件串聯構成附加體系，附加體系與主結構并聯構成整個減震結構。
